PCB反向推理/原理制作

芯谷集成电路在多年的实践中,积累了丰富的经验,熟练掌握了上百种反推方式。专业提供各种高频板反绘原理图及修改、多层盲埋孔板的原理图逆向设计、 10层以上PCB文件反绘原理图等,为您的产品研发设计及最终调试与后期维护维修提供详细准确技术原理参考。



芯谷集成电路反推原理图特点:
● 采根据客户的各种需求,提供适用多种软件的反推手段,可向客户提供包括PROTEL、POWER LOGIC以及分层
 的PDF等格式的原理图。
●  针对大型电路进行原理图反推,采用先理解电路,然后根据电路功能划分小模块,再根据区域模块进行描画,加
 上适当的信号标志和注释。确保原理图清晰直观
●  均与PCB作过严格的网络校对,图中元件位置号、型号、网络名称等完备且清晰易查
● 采用“功能模块相关元件相对集中”的“模块化”绘制方式,其可读性可与设计原图媲美。帮助客户轻松地把握产品的
 设计思路,捕捉某些高端设计的闪光点。

我们的原理图反推服务:
●  高频板反绘原理图及修改
●  多层盲埋孔板原理图逆向设计
●  手机板反绘原理图
●  多层服务器电脑主板反绘原理图
●  10层以上PCB文件反绘原理图
●  大型电路原理图反推

反推原理图基本方法步骤:
1、合理划分功能区域
2、找对基准件
3、正确区分线路合理绘制布线
4、掌握基本框架借鉴同类原理图
5、核对与优化

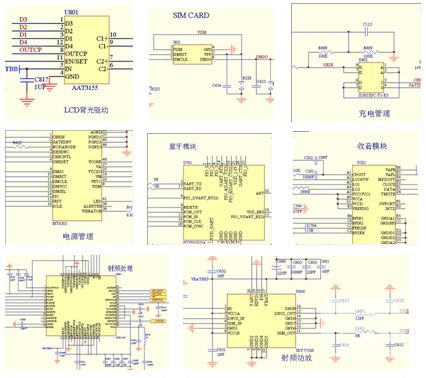

图片 分模块反推原理图
