精密投影仪PCB版图设计

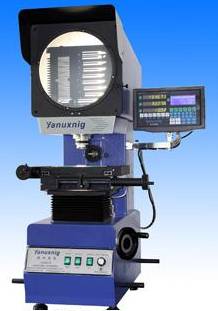

本仪器为数字式精密投影仪，是光、机、电一体化的精密高效测量仪器，广泛用于模具制造、五金冲压、电子、仪表、钟表等行业，院校、研究所以及计量检定部门。龙人计算机凝聚了行业众多专家为您提供精密投影仪pcb版图设计、pcb抄板/改板、样机调试、模块修改、电子方案开发等技术服务，同时提供一站式的设计、生产加工服务。

　　【性能特点】
　　●本机光路系统品质优良、设计合理、物镜成像清晰、放大倍数准确，测量示值误差可达（3+L/200 ）µm 。L 为被测长度( 单位：mm) 。
　　●依据人性化设计原理，上升机构手柄与人倾斜45 °，员工操作更加省力，取代传统的皮带传动，经常卡死现象。
　　●本机配有RS232 接口，软体升级十分方便。投影屏玻璃独家采用内刻式米字线，可长时间使用不须更换。
　　【规格参数】
　　金属台面尺寸：356*206mm
　　玻璃台面尺寸：262*154mm
　　X、Y坐标行程：200*100mm
　　Z坐标行程：85mm
　　最小显示值：0.001mm
　　投影屏：有效直径Φ300mm，适用范围>Φ300mm（内刻米字线）
　　升降机构：45度角斜齿轮导轨升降
　　物镜：放大倍数100X，物方线视场Φ3mm，工作距离23.60mm
　　照明光源：投射于反射照明光源均为24V/15W卤钨灯
　　仪器电源：110V/220V,50/60Hz
　　仪器精度：（3+L/100）µm
　　外形尺寸：570*770*1180mm
　　仪器重量：130Kg
　　数据处理器：数码管处理器
　　选购件：本机配有RS232界面，可选用2D测量软件，运用更为方便
    我司也可以以PCB电路原理图为根据，实现电路设计者所需要的功能，并做到金属连线和通孔的优化布局。为客户节约生产成本，达到良好的电路性能和散热性能。欢迎有相关需求者联系在线客服，咨询更多详情！
